Le serrage est une partie importante du processus de serrage de la pièce. Après le positionnement, la pièce doit être générée par une certaine force de serrage, la pièce appuyée sur l'élément de positionnement, de sorte qu'elle maintient une position de positionnement précise, ne sera pas due à la force de coupe, à la gravité de la pièce, à la force centrifuge du tour CNC ou à la force d'inertie et Changements de position et vibrations pour assurer la précision de l'usinage et un fonctionnement sûr. Le mécanisme qui génère la force de serrage est appelé le dispositif de serrage.

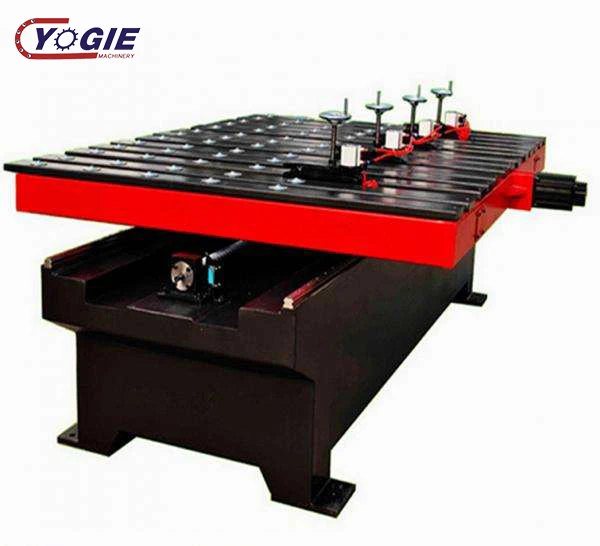

Outillages de la fraiseuse CNC
(A) les exigences de base du dispositif de serrage doivent avoir
(1) le processus de serrage est fiable, ne change pas la position correcte occupée par le positionnement de la pièce.
(2) la taille appropriée de la force de serrage, il est nécessaire de s'assurer que la pièce dans le traitement de sa position stable, de petites vibrations, mais aussi de faire en sorte que la pièce ne produise pas de déformation de serrage excessive.
(3) Opération simple et pratique, économique et sûre.
(4) bonne structure, la structure du tour à commande numérique par nœud de nouage et s'efforcer d'être simple, compacte, facile à fabriquer et à réparer.
(B) la direction de la force de serrage et le choix du rôle des pointes
(1) La force de serrage doit être vers la référence de positionnement principale. La pièce est alésée et / 4 surface a des exigences de verticalité, de sorte que le traitement sur une surface comme surface de base de positionnement principale, la force de serrage F, la direction doit être / 4 surface. Si la force de serrage est modifiée sur la surface B, en raison de l'erreur d'angle entre le côté du tour CNC et la surface inférieure B, la position de positionnement de la pièce est endommagée lors du serrage, ce qui affecte la perpendicularité entre le trou et la 4 surface. Usine de tours CNC
(2) Le point d'application de la force de serrage doit se situer dans la zone d'appui de l'élément de positionnement et à proximité du centre géométrique de l'élément de support. Force de serrage agissant sur la surface d'appui, entraînant une inclinaison et un mouvement de la pièce, détruisant le positionnement de la pièce.
(3) La direction de la force de serrage doit être utile pour réduire la taille de la force de serrage. A trou de perçage, force de serrage Lu J et force de coupe axiale F. , Dans le même sens de la gravité de la pièce C, la force de serrage nécessaire au processus est minimale.
(4) La direction de la force de serrage et le point d'action doivent être appliqués aux pièces du tour CNC de la direction rigide et aux meilleures pièces. La rigidité axiale de la pièce à manchon à paroi mince est meilleure que celle de la direction radiale, et la force de serrage doit être appliquée dans la direction axiale. Lorsque le corps de la boîte à paroi mince est serré, il doit agir sur le bord convexe du tour CNC juste avec une bonne propriété d'usine. Sans la bride, le serrage en un point peut être changé en serrage en trois points.
(5) le point de force de serrage doit être aussi proche que possible de la surface de la pièce. Pour améliorer la rigidité des pièces de traitement de la pièce, pour empêcher ou réduire les vibrations de la pièce, la force de serrage doit être aussi proche que possible de la surface de traitement. Fourche de serrage, la force de serrage principale F: Verticale agissant sur le positionnement principal de la surface de base, près de la surface de traitement au niveau du support auxiliaire, l'application d'une force de serrage auxiliaire appropriée quelques-unes, peut améliorer la rigidité de montage de la pièce.
(C) la taille de la force de serrage estimée
La taille de la force de serrage sur la fiabilité de l'installation de la pièce, la déformation du tour CNC de la pièce et du montage, la complexité du mécanisme de serrage a une excellente relation. Pendant le traitement, la pièce par la force de coupe, la force centrifuge, la force d'inertie et le rôle de la gravité de la pièce elle-même. Usine de tour CNC générale traitant des pièces de petite et moyenne taille, la force de coupe (Moment) joue un rôle décisif. Lors du traitement de pièces lourdes et volumineuses, l'effet de la gravité des pièces doit être pris en compte. Pièces dans des conditions d'usinage à grande vitesse, vous ne pouvez pas ignorer la force centrifuge ou la force d'inertie sur l'effet de serrage. De plus, la force de coupe elle-même est une charge dynamique, qui varie également au cours du processus d'usinage. La taille de la force de serrage est également liée à la rigidité du système de traitement et à l'efficacité de transmission du mécanisme de serrage. Par conséquent, le calcul de la force de serrage est une question très compliquée, qui ne peut être estimée qu'approximativement. Pour simplifier, lors de la détermination de la force de serrage à basse vitesse, seule l'influence de la force de coupe (moment) sur le serrage peut être prise en compte. On suppose que le système de traitement du tour CNC est rigide et que le processus de coupe est fluide. Selon le processus de serrage Tight l'état instantané le plus défavorable, selon le principe de l'équilibre statique pour trouver la taille de la force de serrage, puis multiplié par le facteur de sécurité en tant que force de tour CNC de serrage réelle requise, c'est-à-dire
Fj = kF
Où Fj - la force de serrage réelle requise ;
F- Sous certaines conditions, selon l'équilibre statique de la force de serrage calculée ;
K- le facteur de sécurité, compte tenu des changements de force de coupe et de la déformation du système de processus et d'autres facteurs, prend généralement A deux 1.5-3.
L'application réelle n'est pas un tour à commande numérique L'usine de tour CNC doit calculer la force de serrage, mécanisme de serrage manuel généralement basé sur l'expérience ou l'analogie pour déterminer la force de serrage. Si vous avez besoin d'un calcul plus précis de la force de serrage, vous pouvez utiliser la méthode ci-dessus pour calculer la taille de la force de serrage.
